Maquinaria CO, .LTD de JACK-AIVA
FABRICANTE DE LA MAQUINARIA DE LA CANALIZACIÓN

|
| Lugar de origen: | China |
| Nombre de la marca: | JACK-AIVA |
| Certificación: | CE |
| Número de modelo: | Se trata de un documento de referencia. |
| Cantidad de orden mínima: | 1 conjunto |
|---|---|
| Precio: | USD10000-USD30000 |
| Detalles de empaquetado: | De acuerdo con la solicitud del cliente |
| Tiempo de entrega: | 70 días |
| Capacidad de la fuente: | 10SETS/MESO |
| Resaltar: | PDF3 Anterior de rodillo de la brida,PDF Rollo de la brida del conducto,Flanca de conductos PDF de doble tipo |
||
|---|---|---|---|
Se utilizará para el ensayo de la composición de los materiales de ensayo.
Máquinas para la fabricación de accesorios para conductos rectangulares de aire acondicionado

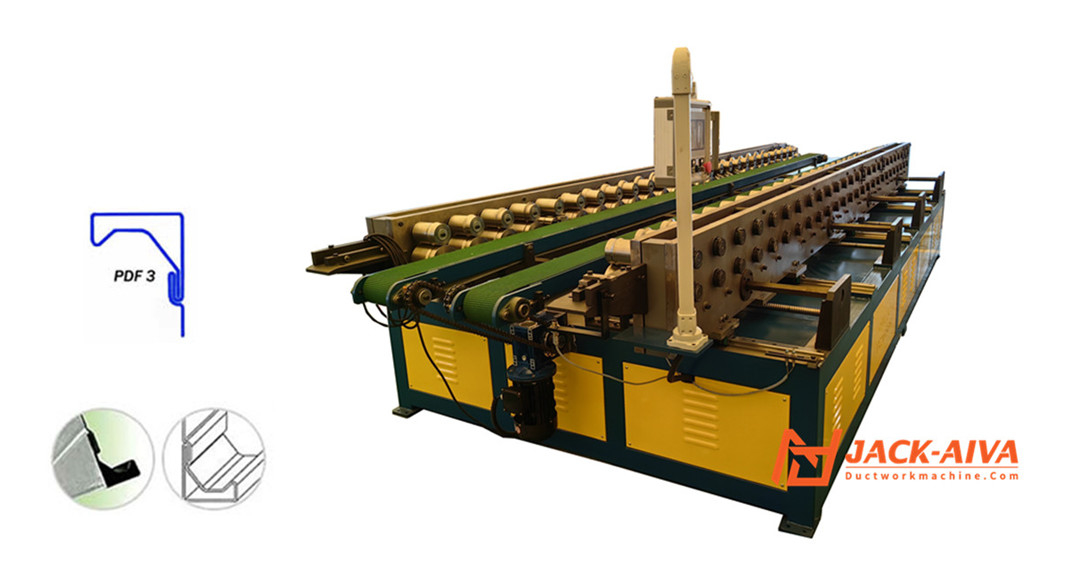

El Roll Former duplex de la brida PDF3 está diseñado para formar la brida PDF3 de 20 mm o 30 mm de perfil en ambos lados.La herramienta de rodillos de acero endurecido lleva rollos intermedios para permitir la formación de hasta 400 mm de largo sin carrete y 200 mm con carretePuede aceptar piezas cortas sin necesidad de abrazaderas. La longitud mínima es de 250 mm.El perfil de la brida PDF-3 le permite hacer más conexiones de conductos en el suelo para elevaciones de conductos más grandes e instalación más productiva.
PDF Dibujo de la tecnología de la bobina de la brida
Parámetros principales de la máquina de brida de conductos
| Punto de trabajo | Contenido |
| Materia prima: | Banda de acero IG, banda de acero al carbono, etc. |
| Alturas de las bridas | 30 mm / 30 mm (Puede ser según la solicitud del cliente.) |
| espesor de las materias primas (mm): | 0.8 mm - 1,0 mm |
| Cantidad de estaciones de rodillos formadores: | Alrededor de 32 estaciones; estilo duplex de cola de brida anterior |
| Rol de moldeo | GCR15; 55°~58° después del tratamiento |
| Velocidad máxima | 10 m/min (ajustable) |
| Sistema de conducción | Cadena + engranajes |
| Potencia del motor | 2*5,5kw, |
| Peso (kg): | Alrededor de 2500KG |
| Dimensión de la línea (L*W*H) mm: | 5500x2200x1200 |
| Sistema eléctrico | Sistema de control de pantalla táctil y PLC |
Dibujo del perfil de la brida duplex (PDF3-30*30)
No obstante lo dispuesto en el apartado 1 del presente artículo,Se puede personalizar preparado de acuerdo con la solicitud del cliente.
Persona de Contacto: sales
Teléfono: +8613915206868
